煤矿行走搅拌装置

行走搅拌装置是一种控制搅拌一体化的矿用灭火设备,具有移动方便,连接简单,投入灭火快、选用的注浆材料来源广、注浆成本低等特点,可满足煤矿井下不同类型火灾和使用不同防灭火材料进行防灭火的需要。

产品介绍

煤矿行走搅拌装置

行走搅拌装置是一种控制搅拌一体化的矿用灭火设备,具有移动方便,连接简单,投入灭火快、选用的注浆材料来源广、注浆成本低等特点,可满足煤矿井下不同类型火灾和使用不同防灭火材料进行防灭火的需要。

产品用途、应用背景

行走搅拌装置主要用于煤矿井下防火、灭火注浆使用,属于煤矿井下防火、灭火专用设备。

在煤矿井下生产中,由于开采的煤层容易自燃,综合方面采空区遗煤较多,在回采期间采空区有可能发生煤炭自燃,尤其是当工作面推进速度减慢时,自燃危险性较大,所以必须采用相应的防火和灭火措施。矿井采用的灭火主要有黄泥灌浆、气雾阻化、采空区注氮等,其中主要以黄泥灌浆为主。注浆是幵采过程中防灭火的常规手段,具有经济、方便、可靠等优点,黄泥灌浆技术成熟,而且灌浆防灭火的长时效果可靠,是防、灭火的首选手段。

产品结构

产品结构

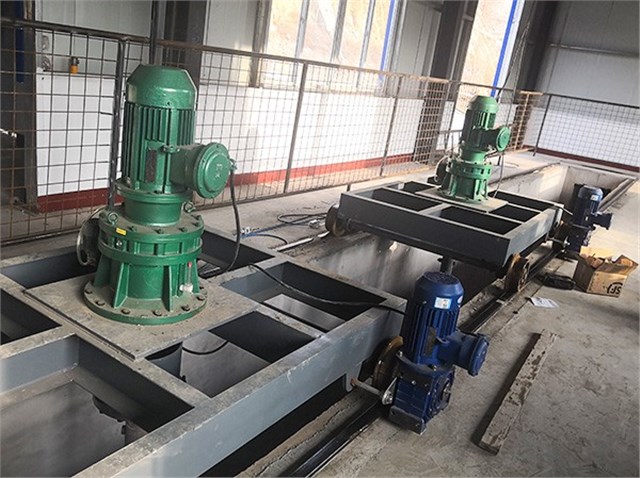

行走搅拌装置由机架、搅拌电机、搅拌减速器、行走电机、行走减速器、搅拌叶片、搅拌轴、行走轴、轴承座、行走轮等组成。 行走电机、行走减速器、行走轴、轴承座装在机架上,机架下部安装有行走轮和搅拌轴、搅拌叶片。搅拌电机、搅拌减速器安装在机架上方。另外配套清水泵、水枪、泥浆泵和控制柜组成整套制浆系统。移动搅拌机电机均为防爆电机,控制柜为防爆控制柜。

制浆流程图

制浆流程图

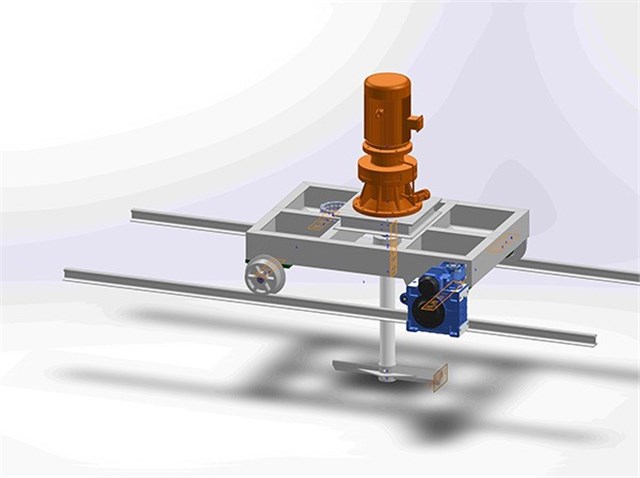

搅拌行走装置设计图

搅拌行走装置设计图

设备清单及主要参数

序号 设备名称 型号及规格 单位 数量
1 行走式搅拌装置 HTXZ-40T;搅拌功率:2×7.5kw,润滑油泵功率:2×0.5kw:转速50r/min。行走功率:1.5kw,行走速度1.3-2.0m/min.轨距以现有轨道为准。功能:在行走搅拌池中往复搅拌,将制浆原料搅拌成合格浆液。 1
2 清水泵 ZX65-50;流量:35m3/h,扬程32m,功率:7.5kw,电压:380V
功能:给制浆系统供水。
1
3 渣浆泵 100ZJG;流量:150m3/h,扬程39m,功率:55kw,电压:380V
功能:加压输送制备好的浆液。
1
4 排污泵 WQ15-30-3;流量:15m3/h,扬程30m,功率:3kw,电压:380V
功能:清理制浆过程中产生的污水。
1
5 控制系统 ZDK-40T①监控系统中的设备运行、电气控制和电气保护;②设备的运行状态显示;③本控制系统设远程、就地两种控制方式④主控制单元采用先进的集成电脑系统,用于整套系统的动作执行、反馈处理、电气保护分析处理、对显示及操作单元反馈系统信息。⑤动作执行单元主要有软启动、漏电保护器、接触器、热继电器硬件执行和保护组件构成,完成对电气系统在硬件上实现保护。⑥显示及操作单元能够直观的反应设备运行状态、电气信息等内容。 1
