产品介绍
-
-
空压机余热回收系统是指一套新型高效的余热利用设备靠吸收空压机废热来把冷水加热的，没有能源消耗。作为一种新型高效的余热利用设备，主要用于解决员工的生活、工业用热水等问题，因为企业本身就现在用螺杆式空压机，只是增加了螺杆空压机的功用，为企业节省能源的消耗，从而节省大量的成本。
因为空压机余热回收无污染、节能减排，且国家也提出“绿水青山就是金山银山”的号召，为建设绿色环保的大美中国而努力，而积极响应国家关于建设绿色、节能、环保新能源的号召，实现工厂绿色能源回收利用、节能减排的目标，采用新能源解决企业生活用水和工业用水供应势在必行。
工作原理
-
-
电动机带动螺杆机旋转，空气经过滤器，被吸入螺杆压缩机中，压缩成高压空气，并与循环油混合形成高压高温油气混合气体，再进入油气分离器。油气混合气被分离成油和气后，压缩空气经散热后供给用户；而循环油气被分离并凝结成液态油后，经散热器后回到压缩机，完成一个循环过程。
空压机热能热水机组将高温循环油引入机组内，与水进行热交换，使水温升高。同时由于油气内热能被热能热水机组充分吸收，压缩机得以降温。
系统优势
1、实现热水生产0成本营运，且全天24小时供应热水
2、实现空压机散热减负、系统节能
3、降低空压机故障，延长使用寿命
4、提高空压机的运行效率，实现空压机的经济运转
系统功能
- 01 回收空压机运行时产生的热量的80%
- 02 无人值守控制
- 03 油路加装三通阀，保护油温不会过低，确保空压机正常运转
- 04 进出油、进出水温度显示
- 05 出水温度精确控制
- 06 水路比例阀，保护油温不会过低，确保空压机正常运转
- 07 PLC远程监控和异常报警
- 08 进/出油温度、压力PLC远程监测和异常报警
- 09 节能信息报表生成
各热水设备能耗对比
| 产品类型 | 所耗能量 | 价格 | 燃料成本（元） | 综合成本 |
| 电热水器 | 50000÷860＝58.1度 | 0.65元／度 | 37 | 37元／吨 |
| 柴油锅炉 | 50000÷9090(90%)=5.5千克 | 5.8元／千克 | 31.9 | 31.9元／吨 |
| 天然气 | 50000÷8600＝5.8立方米 | 3.5元／立方米 | 20.3 | 20.3元／吨 |
| 蒸气 | 50000÷500000＝0.1吨 | 260元／吨 | 26 | 26元／吨 |
| 空气源热泵＋电辅助加热 | 50000÷3010(35%)=16.6度 | 0.65元／度 | 10.7 | 10.7元／吨 |
| 空压机余热回设备 | 0 | 0／度 | 0 | 0元／吨 |
设备清单及主要参数
| 序号 | 名称 | 规格及功能 |
| 1 | 板式换热器 | 板式换热器，换热面积定制，300℃\304\智能化控制 |
| 1.1 | 余热回收机组 | |
| 1.2 | 智能化控制系统 | |
| 1.3 | 高温高压胶管总成 | |
| 1.4 | 管道总成 | |
| 1.5 | 管道保温 | |
| 2 | 循环泵 | 循环水路 |
| 3 | 水箱 | 组合式水箱\内胆304不锈钢材质，外胆为201不锈钢材质，具备保温效果；容量可定制 |
| 4 | 控制系统 | 控制柜\落地式\智能化控制 |
| 4.1 | 控制柜 | |
| 4.2 | 智能化控制系统 | |
| 4.3 | 配电柜 | |
| 4.4 | 压力传感器 | 精确测量系统管道压力，配合变频节能技术，让系统更节能 |
| 4.5 | 液位传感器 | 精确控制水箱液位，方便管理人员根据每栋楼用热水量多少调整储水容量 |
| 5 | 软水设备 | 软化水质 |

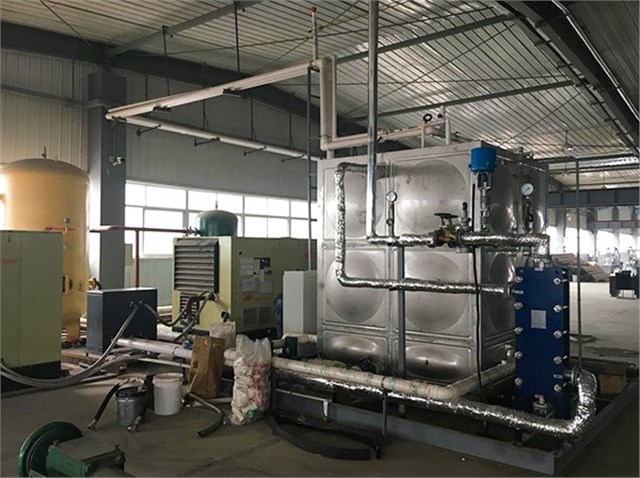

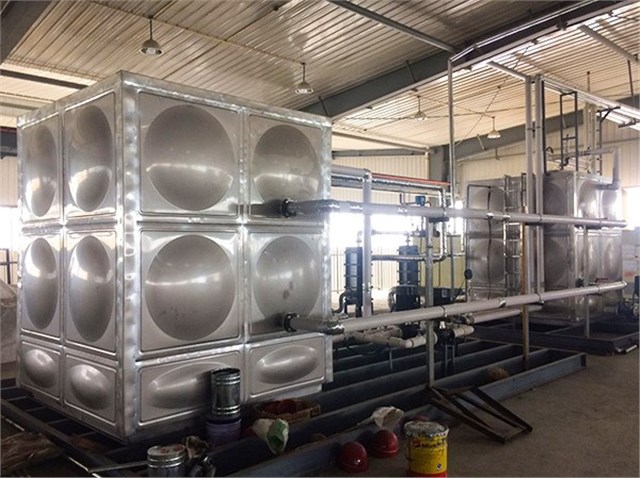

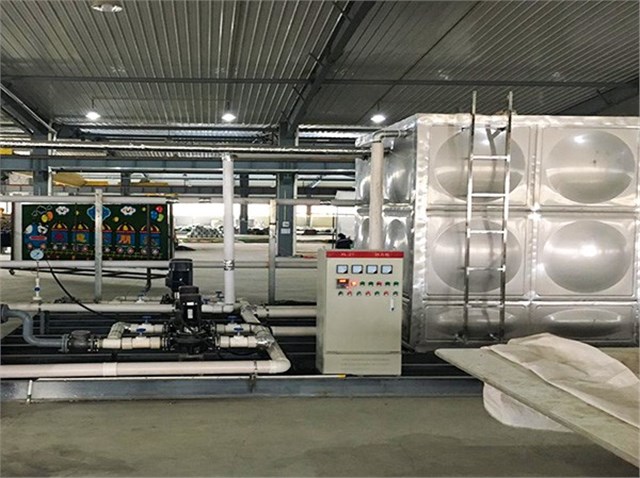

操作系统图
